超薄型变换器M6系列

超薄型变换器M6系列

  • 所属分类:日本M-SYSTEM
  • 浏览次数:
  • 发布日期:2022-08-16
  • 产品概述
  • 性能特点
  • 技术参数

超薄型变换器
M6系列

省空间、省能源、省接线,为削减总成本作出贡献。

21 种机型×

3 系列

  • ·因机型而异

备有多连安装底座和电源模块

使用电源模块和多连安装底座可以实现统一供电,提高接线作业的效率。

备有多连安装底座和电源模块
M6系列

使用5.9mm宽的超薄型构造的变换器和多连安装底座可实现高密度安装。

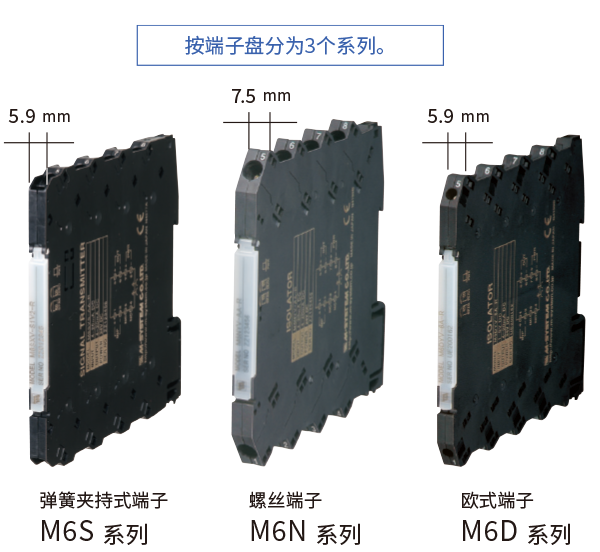

按连接端子分为3个系列。

弹簧夹持式端子连接型,螺丝端子连接型,欧式端子连接型

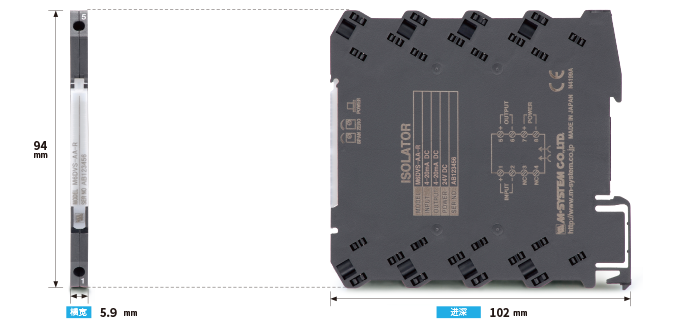

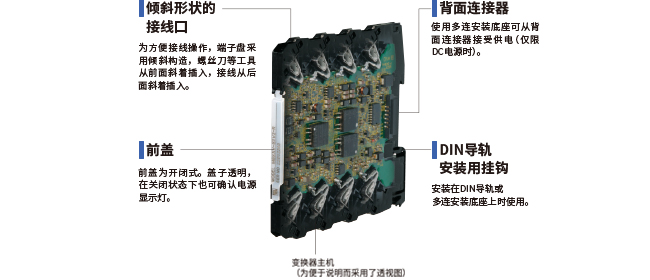

超薄型构造

超薄型构造

隔离和供电电源
隔离和供电电源

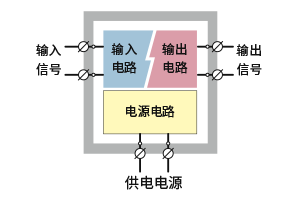

3端口隔离

隔离强度2000V AC 1分钟



交流电源 :100~240V AC
直流电源 :24V DC

规格因机型而异。详细内容请通过规格书进行确认。

如此薄还能支持交流电源。

•采用强化隔离材料,实现了高耐压变换器的薄型化。
•符合CE标志认证。

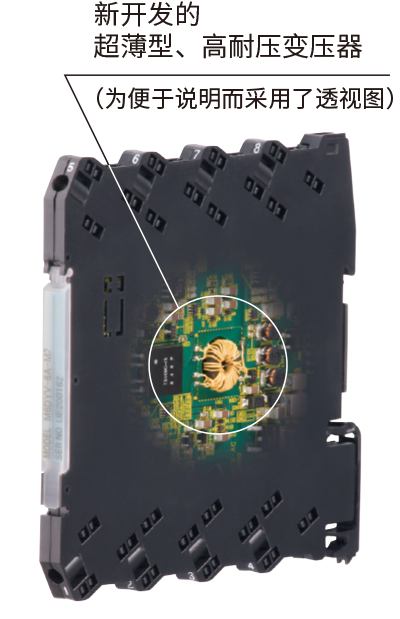

新开发的超薄型、高耐压变压器
交流电源100~240V AC 47~66Hz
容许范围 90~264V AC
隔 离输入-输出-电源间
100MΩ以上/500V DC
隔离强度输入-输出-电源-大地间
2000V AC 1分钟

交流电源支持机型一览

使用多连安装底座可实现*多达47台的高密度安装。

•可向变换器统一供电的多连安装底座。
•由电源模块供电,*多可连接47台(使用6个安装底座)。

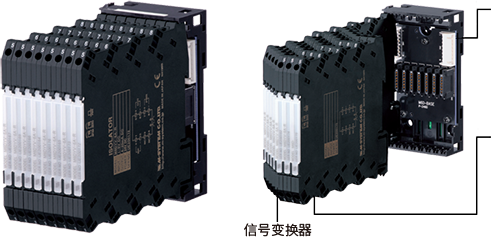

    多连安装底座

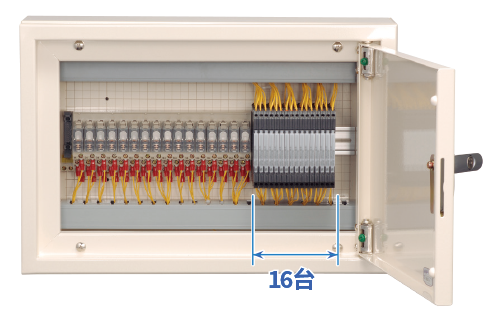

    控制柜的小型化、减少柜数

    控制柜的小型化、减少柜数

    并连16台 (*1) 也仅为9.5cm以下
    耗电量仅为7.2W (*2) .

    (*1)  M6D、M6S

    (*2)  隔离器(M6□YV).

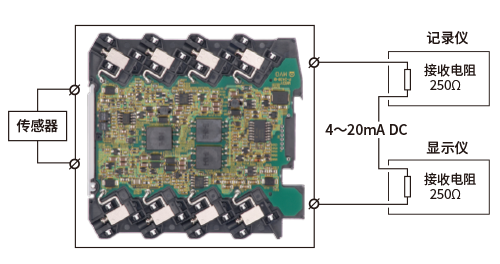

    容许负载电阻为充裕的550Ω。

    許容負荷抵抗は余裕の550Ωです

    M6系列的电流输出的容许负载电阻为550Ω(4~20mA DC时)。虽然是超薄型,但即使串联2个接收电阻(250Ω),也可以游刃有余地进行输出。

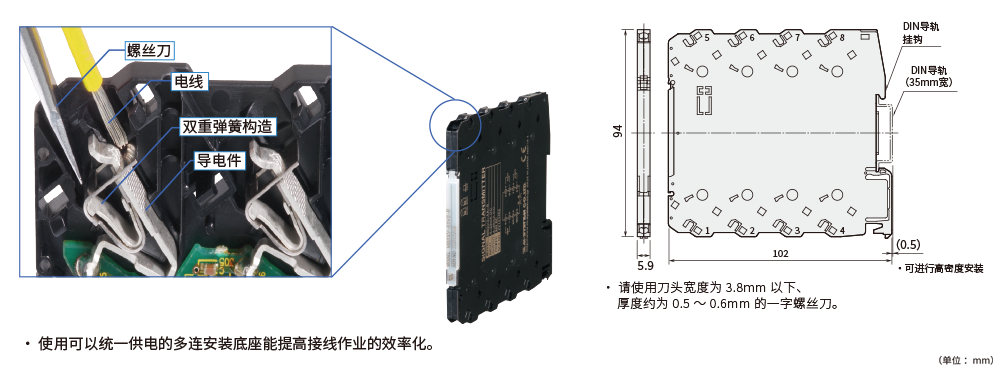

    弹簧夹持式端子连接型 M6S系列(横宽5.9mm)

    •使用强力板簧与电线连接的弹簧夹持式端子盘。
    •高可靠性的双重弹簧构造。

    M6S系列 (弹簧匣式夹持端子)


    螺丝端子连接型 M6N系列(横宽7.5mm)

    •采用螺丝式端子盘,实现了超薄型、省空间。
    •采用自升式螺丝端子构造。

    M6N系列 (螺丝端子)

    欧式端子连接型 M6D系列(横宽5.9mm)

    •欧美常用的欧式端子连接型。

    M6D系列 (欧式端子)
