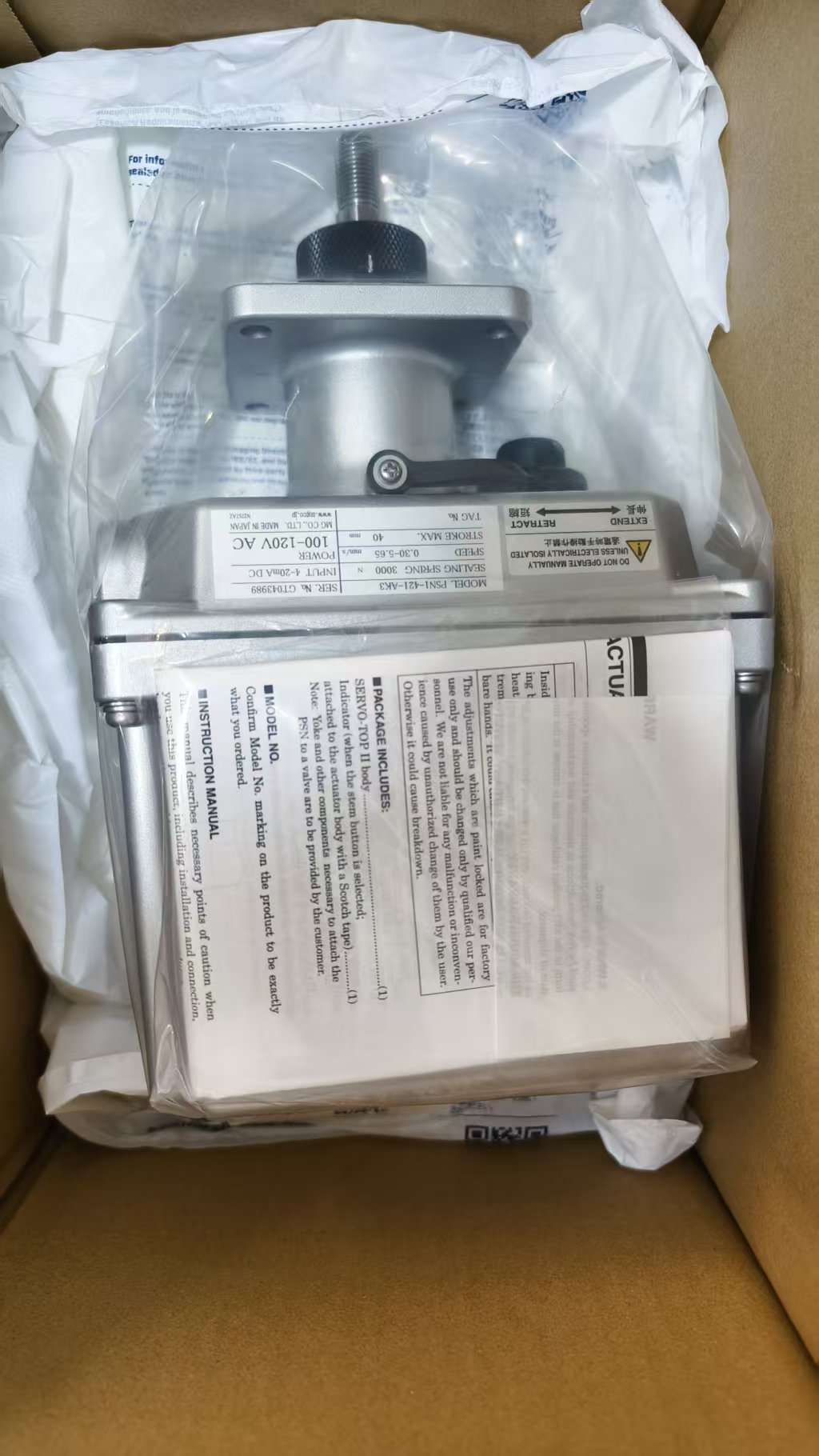

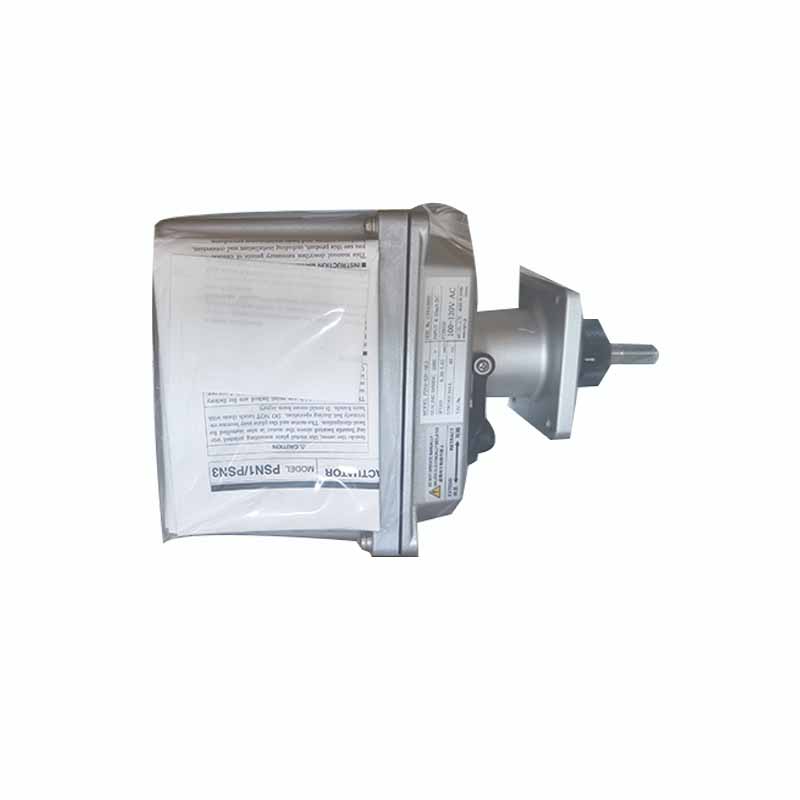

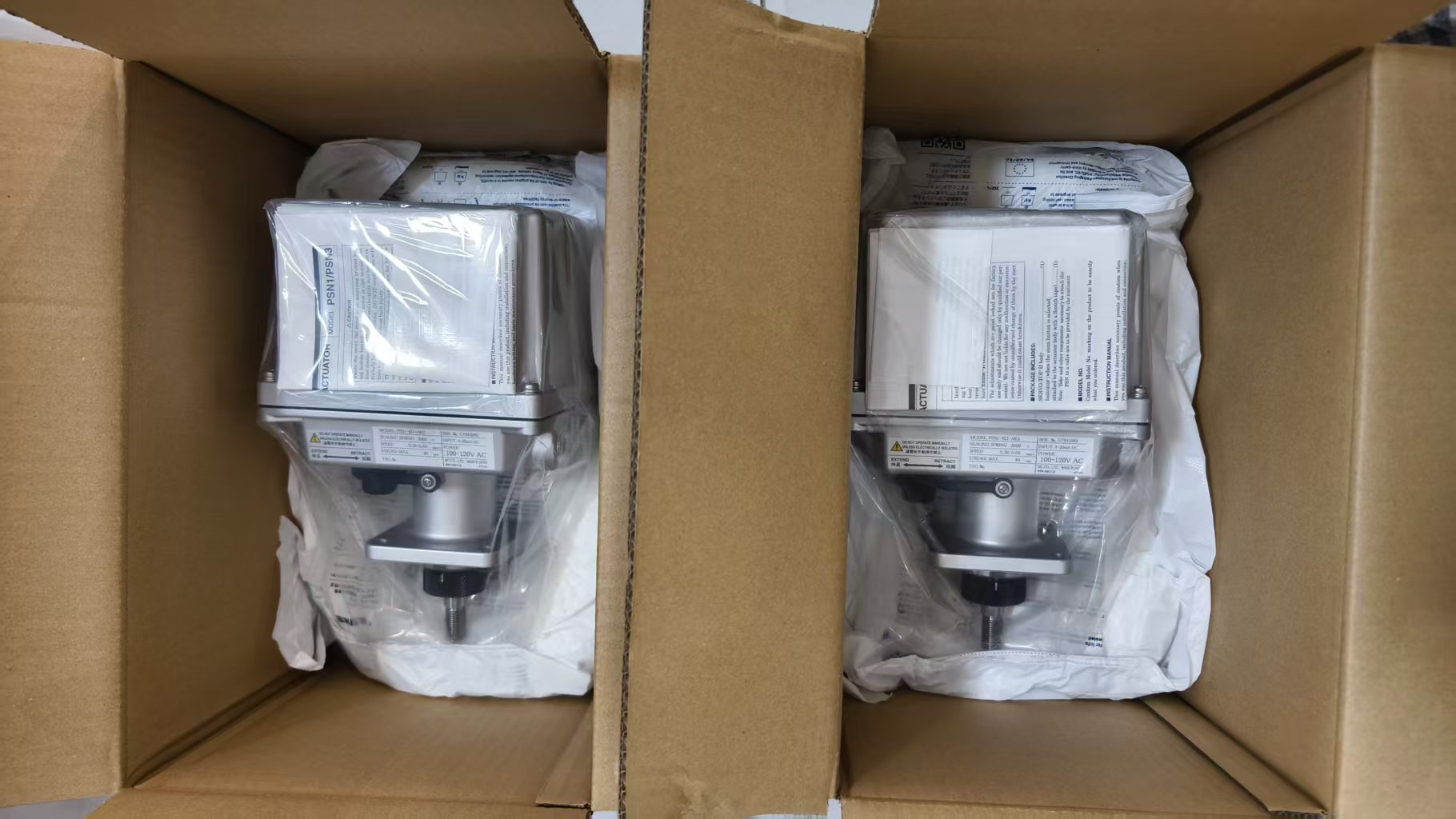

PSN1-421-AK3 是日本 M-System（爱模技研）旗下 SERVO-TOP Ⅱ 系列的直行程电动执行器，专为工业控制阀、截止阀、调节阀的精准开度控制设计，采用步进电机驱动与非接触式位置检测技术，具备控制精度高、运行可靠、环境适应性强的特点，是工业自动化流体控制系统的核心驱动元件。
该执行器采用线性直出结构，标准行程为 40mm，配置 1500N 密封弹簧推力，输出轴为 M14 外螺纹（螺距 1.5），可直接连接各类直行程阀杆，安装适配性强。驱动单元采用高分辨率步进电机，配合 Power MOS-FET 电力控制元件，运行平稳无抖动，定位精准度可达千分级，能够实现对阀门开度的连续精细调节，满足流量、压力、液位等工艺参数的闭环控制需求。
位置检测采用非接触式角度传感器，无电气触点磨损，长期运行可靠性高，避免了传统电位器式检测的老化漂移问题。输入信号支持 4~20mA DC 标准模拟量，输入阻抗 250Ω，可直接对接 PLC、DCS、PID 调节器等工业控制设备；同时输出 4~20mA DC 位置反馈信号，实时反馈阀门实际开度，便于系统监控与闭环校正。
参数调节方面，执行器支持多维度现场配置，通过专用编程单元可对全开全闭位置、行程极限、开关速度、死区幅度、重启限制时间等参数进行灵活设定。开关速度调节范围覆盖 0.30mm/s 至 5.65mm/s，死区可在 0.1% 至 5.0% 范围内调整，能够根据不同工况匹配响应速度与稳定性，适配不同控制精度要求的工艺场景。
电气与防护性能方面，该型号供电为 100~120V AC（容许范围 90~132V AC，47~66Hz），内置过流保险丝与多重保护机制，具备异常检测、电机过热保护、卡堵报警等功能。外壳采用压铸铝材质搭配丙烯酸树脂烤漆，防腐耐用，防护等级达到 IP66，可有效阻挡粉尘侵入与高压喷水，适应潮湿、多尘的工业现场环境。工作温度范围覆盖 - 25℃至 + 55℃，在北方低温与夏季高温工况下均可稳定运行。
产品标配手动操作功能，断电或调试时可通过手动手柄完成阀门开关操作，便于现场安装调试与应急处理。可选配停电安全保障功能，内置镍镉备用电池，断电时可驱动阀门至预设安全位置，提升系统安全性。
PSN1 系列广泛应用于石油化工、水处理、暖通空调、食品制药、电力等行业的流体自动控制系统，适配各类调节阀、截止阀、隔膜阀的驱动控制，是工业自动化管路调节系统的高可靠性执行单元。
| 参数类别 | 技术指标 |
|---|---|
| 产品型号 | PSN1-421-AK3 |
| 产品系列 | SERVO-TOP Ⅱ（PSN1 系列） |
| 品牌 | M-System（日本爱模技研） |
| 执行器类型 | 直行程电动执行器（线性动作式） |
| 标准行程 | 0 ~ 40 mm |
| 额定推力 | 1500 N（密封弹簧 1 型） |
| 输出轴形式 | M14 外螺纹，螺距 1.5 |
| 驱动电机 | 高分辨率步进电机 |
| 位置检测方式 | 非接触式角度传感器 |
| 控制输入信号 | 4 ~ 20mA DC，输入电阻 250Ω |
| 位置反馈输出 | 4 ~ 20mA DC |
| 控制精度 | 约 1/1000 |
| 死区调节范围 | 0.1% ~ 5.0% F.S. |
| 开关速度范围 | 0.30 ~ 5.65 mm/s（可调） |
| 供电电源 | 100 ~ 120V AC，47 ~ 66Hz |
| 电源容许范围 | 90 ~ 132V AC |
| 手动操作 | 支持（配套专用手柄） |
| 停电安全功能 | 可选配（内置镍镉电池） |
| 保护功能 | 异常检测、过热保护、卡堵报警 |
| 防护等级 | IP66 |
| 外壳材质 | 压铸铝，丙烯酸树脂烤漆 |
| 工作温度范围 | -25℃ ~ +55℃ |
| 工作湿度 | 30% ~ 85% RH（无凝露） |
| 配线接口 | G 1/2" 螺纹接口 |
| 典型应用 | 调节阀、截止阀、流量压力控制系统 |
| 适用行业 | 化工、水处理、暖通、制药、电力 |
