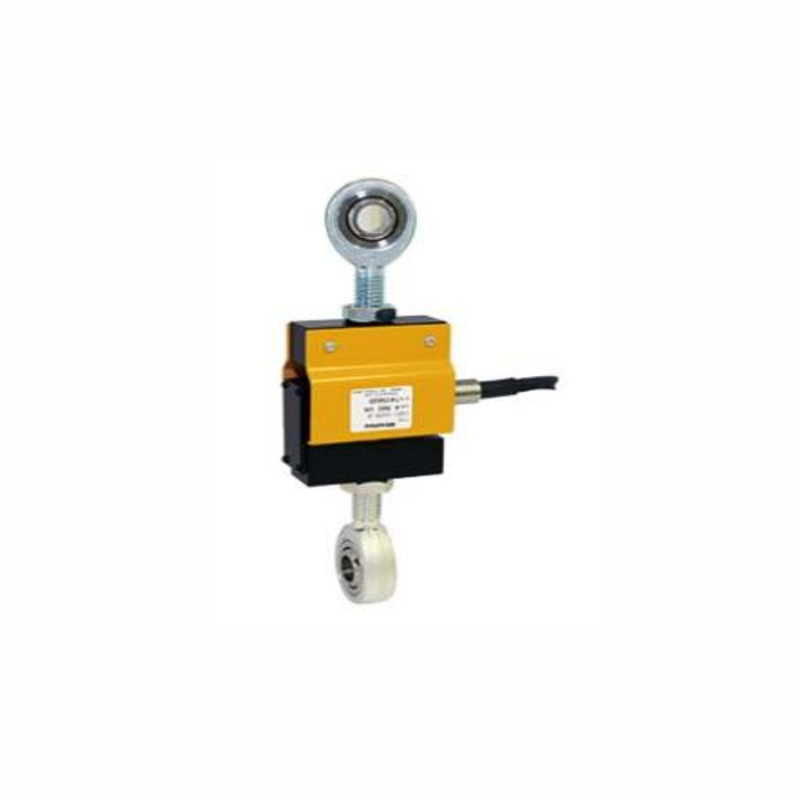

U3B1-200K-B 是美蓓亚三美 NMB 旗下 U3B1 系列的剪切梁式称重传感器，额定量程为 200kgf（1.96kN），属于低剖面工业级测力元件，专为平台秤、小型地磅、料斗称重与自动化测力设备设计，是工业称重系统中常用的中量程传感配件。
该传感器采用电阻应变式测量原理，弹性体选用高强度合金钢材质，表面镀镍防腐，机械强度高、抗疲劳性能优异。剪切梁受力结构设计合理，对偏载与侧向力具备良好耐受能力，可有效降低安装偏心带来的测量误差为。低剖面外形结构紧凑，安装占用空间小，可直接嵌入秤台底部或设备机架，适配各类集成化称重设备的装配需求。
精度性能方面，U3B1-200K-B 额定输出为 2.0mV/V，批次输出一致性良好，可直接匹配市面主流称重仪表与采集模块。非线性误差为为≤0.03% R.O.，滞后误差为≤0.03% R.O.，重复性误差为≤0.02% R.O.，蠕变控制表现稳定，长期运行零点稳定性佳，能够满足工业常规称重的精度要求。零点平衡控制在 ±0.1mV/V 以内，现场校准流程简便，降低调试工作量。
电气参数方面，传感器输入、输出电阻均为 350Ω 标准阻值，绝缘电阻≥2000MΩ（DC50V），电气绝缘性能可靠。推荐激励电压为 DC 10V，zui大支持 15V 供电，适配常规称重变送器、PLC 模拟量采集单元与工业控制系统。安全过载能力达额定量程的 150%，极限过载可达 200%，可承受工业现场短时冲击载荷，不易出现损坏。
环境适应性方面，传感器整体密封处理，防护等级达到 IP67，可有效阻挡粉尘侵入与短时浸水，适应潮湿、多尘的工业生产环境。工作温度范围覆盖 - 10℃至 + 60℃，零点与输出温漂控制在行业优良水平，在车间温差变化场景下仍可保持稳定的测量精度，符合工业级产品标准。
安装适配性强，采用标准化安装孔位，可通过螺栓直接固定于安装底座，配套钢球、压头等附件可实现更优受力传导。标配屏蔽电缆出线，抗电磁干扰能力强，可在工业复杂电气环境中稳定传输称重信号。产品结构坚固，疲劳寿命可达额定负载下百万次，长期使用维护成本低。
U3B1 系列覆盖多档量程规格，200kg 为常用中量程型号，广泛应用于小型电子地磅、平台秤、料斗配料秤、包装机械、自动化生产线测力、仓储称重系统等场景，是工业称重设备配套与旧件替换的高可靠性选型。
zui
| 参数类别 | 技术指标 |
|---|---|
| 产品型号 | U3B1-200K-B |
| 产品系列 | U3B1 系列 |
| 品牌 | NMB 美蓓亚三美（MinebeaMitsumi） |
| 传感器类型 | 剪切梁式称重传感器 |
| 额定量程 | 200 kgf（1.96 kN） |
| 工作原理 | 电阻应变式 |
| 额定输出 | 2.0 mV/V |
| 零点平衡 | ± 0.1 mV/V |
| 非线性 | ≤ 0.03 % R.O. |
| 滞后 | ≤ 0.03 % R.O. |
| 重复性 | ≤ 0.02 % R.O. |
| 输入电阻 | 350 Ω |
| 输出电阻 | 350 Ω |
| 绝缘电阻 | ≥ 2000 MΩ（DC 50V） |
| 推荐激励电压 | DC 10V |
| 大激励电压 | DC 15V |
| 安全过载 | 150 % R.C. |
| 极限过载 | 200 % R.C. |
| 温度补偿范围 | -10℃ ~ +60℃ |
| 工作温度范围 | -10℃ ~ +60℃ |
| 弹性体材质 | 合金钢（表面镀镍） |
| 防护等级 | IP67 |
| 安装方式 | 螺栓固定，可配套压头 / 钢球 |
| 出线方式 | 屏蔽电缆直出 |
| 疲劳寿命 | 额定负载下≥100 万次 |
| 典型应用 | 平台秤、小型地磅、料斗秤、工业测力系统 |
