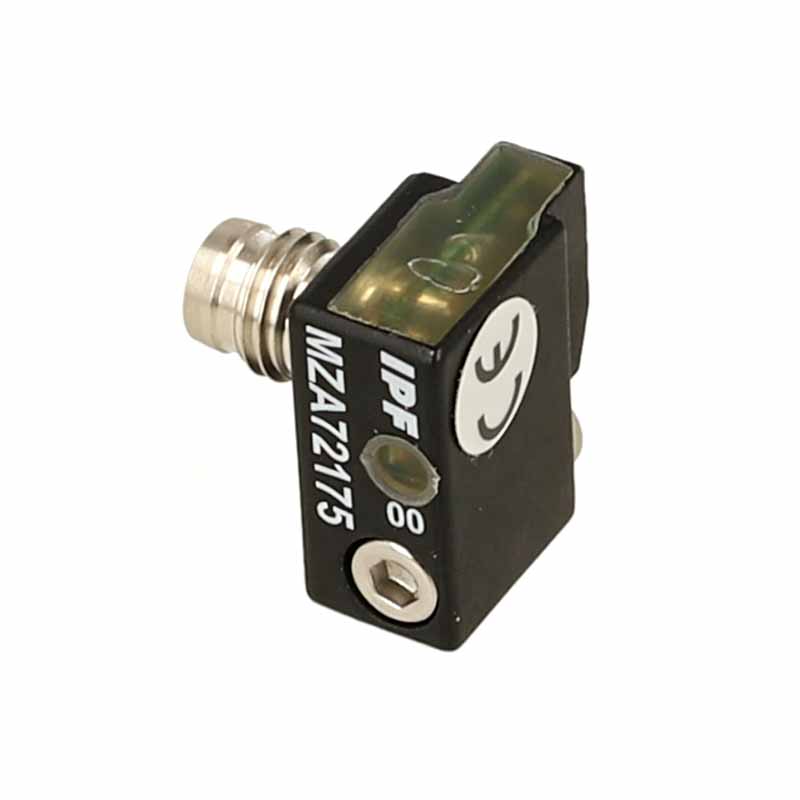

MZA72175 是德国 IPF electronic 旗下 MZA 系列的 T 型槽气缸磁性传感器，专为气动气缸活塞位置检测设计，采用磁簧感应原理，适配 6.2mm 宽度的标准 T 型槽气缸，是气动自动化系统中实现位置反馈、行程限位、动作计数的核心传感元件。
该传感器采用磁簧接触式工作原理，通过感应气缸活塞内置磁环的磁场信号触发内部触点通断，无需额外供电驱动感应单元，工作稳定可靠。内部集成信号处理电路，具备反极性保护与过载保护能力，可有效避免接线错误与负载异常造成的器件损坏，提升工业现场使用的安全性与使用寿命。
电气性能方面，MZA72175 支持 10-30V DC 宽范围供电，可适配工业现场常见的 24V 直流控制系统，无需额外调压模块。输出类型为 PNP 常开（NO），额定开关电流 150mA，可直接驱动小型继电器、PLC 输入模块、指示灯等负载，无需中间放大单元。开关频率可达 1000Hz，响应速度快，能够捕捉高速运动的气缸活塞信号；重复精度达 0.1mm，位置检测精准，可满足高精度气动定位场景的需求。
结构与环境适应性方面，传感器外壳采用锌压铸一体成型，机械强度高、抗振动性能优异，可适应气动设备高频往复运动的工况。防护等级达到 IP67，可有效阻挡粉尘侵入与水汽喷淋，耐油污、耐冷却润滑剂侵蚀，适合潮湿、多尘、有油污的工业生产环境。工作温度范围覆盖 - 25℃至 + 70℃，在南北不同地域的车间环境中均可稳定工作，温漂小、信号稳定。
安装设计人性化，采用顶部嵌入式安装方式，可直接从气缸 T 型槽顶部滑入固定，无需拆卸气缸端盖，安装调试便捷。标配 M8 3 针标准连接器，插拔式接线方便设备维护与更换。传感器自带 LED 状态指示灯，触发时清晰显示工作状态，便于现场调试与故障排查。整体尺寸仅 20×9.2×16.5mm，体积小巧，适合安装空间受限的紧凑型气缸与小型气动设备。
该传感器广泛应用于气动机械手、包装机械、食品加工设备、汽车生产线、物流分拣系统、自动化装配设备等领域，适配各类带 T 型槽的标准气缸，可实现活塞到位检测、行程限位、原点复位、动作计数等功能，是气动自动化控制系统中的基础检测元件。凭借稳定的性能、紧凑的结构与良好的环境适应性，MZA72175 成为工业气动设备位置检测的高可靠性选型。
| 参数类别 | 技术指标 |
|---|---|
| 产品型号 | MZA72175 |
| 品牌 | 德国 IPF electronic（艾匹福） |
| 产品类型 | T 型槽气缸磁性传感器（磁簧式） |
| 适配槽型 | 6.2mm T 型槽 |
| 感应原理 | 磁簧接触式 |
| 磁性灵敏度 | 2.8 mT |
| 输出类型 | PNP 常开（NO） |
| 供电电压 | 10 ~ 30 V DC |
| 额定开关电流 | 150 mA |
| 空载电流 | 15 mA |
| 电压降 | ≤ 2 V |
| 重复精度 | 0.1 mm |
| 开关迟滞 | 1 mm |
| 开关频率 | 1000 Hz |
| 接线方式 | M8 3 针连接器 |
| 状态指示 | LED 指示灯 |
| 保护功能 | 反极性保护、短路保护 |
| 外壳材质 | 锌压铸 |
| 防护等级 | IP67 |
| 工作温度 | -25℃ ~ +70℃ |
| 安装方式 | 顶部嵌入式 T 型槽安装 |
| 外形尺寸 | 20 mm × 9.2 mm × 16.5 mm |
| 产品重量 | 约 11 g |
| 拧紧扭矩 | 0.5 N·m |
| 抗振动 | 支持强振动工况 |
| 典型应用 | 气缸位置检测、气动限位、自动化产线定位 |
| 合规认证 | CE |
