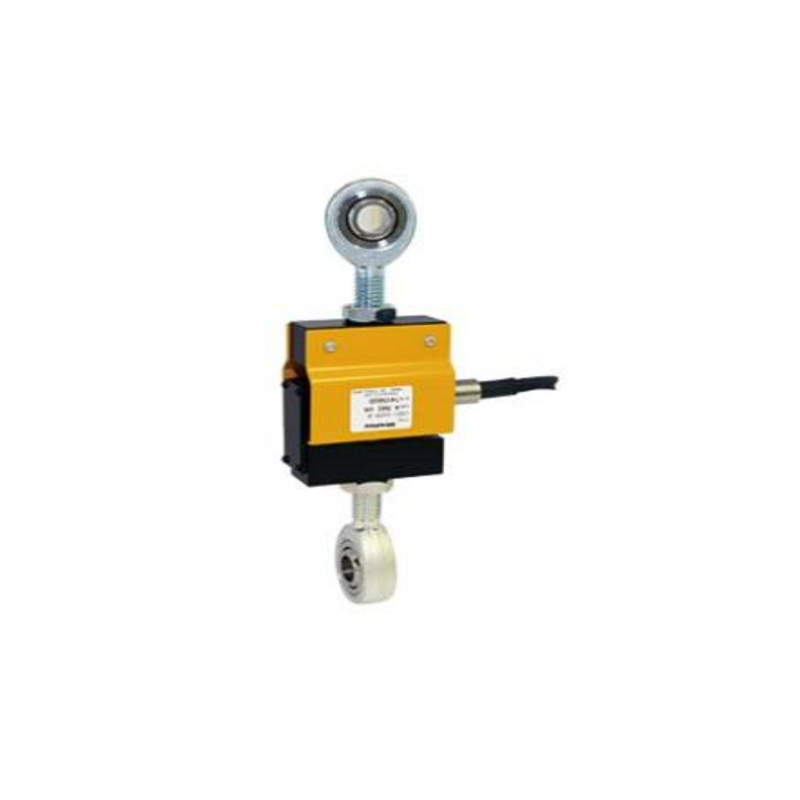

U3B1-500K-B 是美蓓亚三美 NMB 旗下 U3B1 系列的中量程拉压式称重传感器，额定量程为 500kgf（4.903kN），属于工业级双向测力元件，专为平台秤、料斗称重、拉力试验机与自动化测力设备设计，可同时满足拉伸与压缩两种受力场景的测量需求。
该传感器采用电阻应变式测量原理，弹性体选用高强度合金钢材质，整体密封结构工艺成熟，机械强度高、抗疲劳性能优异。剪切梁受力设计对偏载与侧向力具备良好耐受能力，可有效降低安装偏心带来的测量误差为；两端标准螺纹接口，支持拉压双向安装，可直接串联于拉力系统或固定于称重底座，适配各类工业设备的集成装配需求。
精度性能方面，U3B1-500K-B 压缩状态额定输出为 3.0mV/V±0.015mV/V，拉伸状态为 - 3.0mV/V±0.015mV/V，批次输出一致性良好，可直接匹配市面主流称重仪表与采集模块。重复性误差为≤0.03% R.O.，迟滞误差为≤0.05% R.O.，非线性误差为≤0.05% R.O.，长期运行零点稳定性佳，能够满足工业常规称重与测力的精度要求。零点平衡控制在 ±0.03mV/V 以内，现场校准流程简便，降低调试工作量。
电气参数方面，传感器输入电阻为 350Ω±3.5Ω，输出电阻为 350Ω±5Ω，绝缘电阻≥2000MΩ（DC50V），电气绝缘性能可靠。推荐激励电压为 DC 10V 及以下，zui大支持 15V 供电，适配常规称重变送器、PLC 模拟量采集单元与工业控制系统。安全过载能力达额定量程的 150%，极限过载可达 200%，可承受工业现场短时冲击载荷，不易出现损坏。
环境适应性方面，传感器整体密封处理，防护等级达到 IP67，可有效阻挡粉尘侵入与短时淋水，适应潮湿、多尘的工业生产环境。温度补偿范围覆盖 - 10℃至 + 70℃，工作温度范围可达 - 20℃至 + 80℃，零点与输出温漂控制在行业优良水平，在车间温差变化场景下仍可保持稳定的测量精度，符合工业级产品标准。
产品固有频率达 2600Hz，动态响应速度快，额定位移约 0.14mm，形变量小、结构刚性佳。标配屏蔽电缆出线，抗电磁干扰能力强，可在工业复杂电气环境中稳定传输称重信号。产品疲劳寿命可达额定负载下 100 万次，长期使用维护成本低，自重约 0.63kg，安装便捷。
U3B1 系列覆盖 20kg 至 1t 多档量程规格，500kg 为常用中量程型号，广泛应用于小型电子地磅、平台秤、料斗配料秤、包装机械、拉力试验机、自动化生产线测力、仓储称重系统等场景，是工业称重设备配套与旧件替换的高可靠性选型。
zui
| 参数类别 | 技术指标 |
|---|---|
| 产品型号 | U3B1-500K-B |
| 产品系列 | U3B1-B 系列 |
| 品牌 | NMB 美蓓亚三美（MinebeaMitsumi） |
| 传感器类型 | 拉压双向剪切梁式称重传感器 |
| 额定量程 | 500 kgf（4.903 kN） |
| 工作原理 | 电阻应变式 |
| 额定输出 | 压缩：3.0 mV/V ±0.015 mV/V；拉伸：-3.0 mV/V ±0.015 mV/V |
| 零点平衡 | ± 0.03 mV/V |
| 非线性 | ≤ 0.05 % R.O. |
| 迟滞 | ≤ 0.05 % R.O. |
| 重复性 | ≤ 0.03 % R.O. |
| 输入电阻 | 350 Ω ± 3.5 Ω |
| 输出电阻 | 350 Ω ± 5 Ω |
| 绝缘电阻 | ≥ 2000 MΩ（DC 50V） |
| 推荐激励电压 | DC 10V 及以下 |
| 大激励电压 | DC 15V |
| 安全过载 | 150 % R.C. |
| 极限过载 | 200 % R.C. |
| 温度补偿范围 | -10℃ ~ +70℃ |
| 工作温度范围 | -20℃ ~ +80℃ |
| 零点温度影响 | 0.05 % R.O10℃ |
| 输出温度影响 | 0.05 % LOAD/10℃ |
| 弹性体材质 | 合金钢（密封结构） |
| 防护等级 | IP67 |
| 固有频率 | 2600 Hz |
| 额定位移 | 约 0.14 mm |
| 安装方式 | 两端螺纹安装，拉压双向 |
| 疲劳寿命 | 额定负载下≥100 万次 |
| 产品自重 | 约 0.63 kg |
| 典型应用 | 平台秤、料斗秤、拉力试验机、工业测力系统 |
